電機轉配轉子定子翻轉臺

天津?yàn)I海通達動力科技有限公司

   電機轉子定子翻轉臺是電機生產裝配環節中的專用輔助設備，核心功能是實現電機轉子、定子等大型工件的多角度翻轉與姿態調整，以滿足裝配、檢測、維修等工序需求。

一、核心用途 其用途圍繞電機生產全流程中的工件姿態調整展開，主要包括以下 3 類場景：

 1. 裝配輔助：在轉子穿定子、端蓋安裝等工序中，將工件翻轉至便于工人操作的角度（如水平、傾斜 45° 等），降低勞動強度。

 2. 檢測與維修：在電機性能測試、故障檢修時，可翻轉工件以暴露不同檢測面，方便觀察內部結構或進行零部件拆裝。

3. 搬運銜接：銜接生產線不同工位，通過翻轉調整工件姿態，匹配后續輸送設備或工裝的對接要求。

    二、基本結構組成 翻轉臺的結構設計以 “穩定翻轉” 和 “安全操作” 為核心，通常包含 4 個關鍵部分：

 ? 機械框架：由鋼材焊接而成，提供設備整體支撐，保證翻轉時的穩定性，部分會配備可調節支腳以適應不同地面。

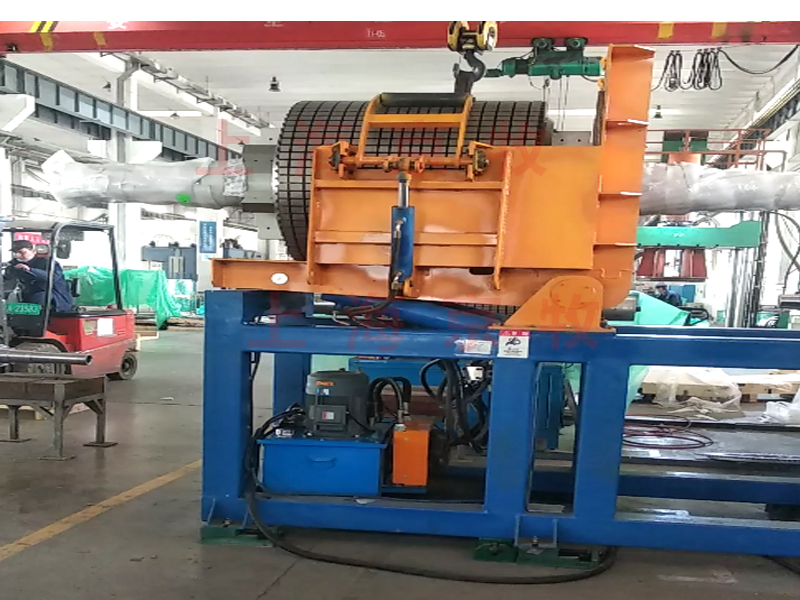

 ? 翻轉機構：核心執行部件，多為雙軸或單軸翻轉結構，通過軸承與框架連接，直接承載并驅動工件翻轉。 ? 驅動系統：提供翻轉動力，分為電動（電機 + 減速器）和液壓驅動兩種；電動驅動適合輕中型工件且翻轉角度精準，液壓驅動適合重載（如大型電機定子）。

 ? 控制系統與安全裝置： ? 控制系統：多采用 PLC 控制，搭配觸摸屏實現翻轉角度設定、啟停操作，部分支持與生產線聯動。 ? 安全裝置：必備急停按鈕、限位開關（防止超角度翻轉），部分會加裝工件夾緊裝置（防止翻轉時滑落）和防護欄。

    三、典型工作流程 以電機定子裝配場景為例，其標準操作流程如下：

 1. 工件上料：通過行車或叉車將定子吊放至翻轉臺的承載架上，啟動夾緊裝置固定工件。

 2. 參數設定：在觸摸屏上選擇目標翻轉角度（如從豎直狀態翻轉至水平狀態）。

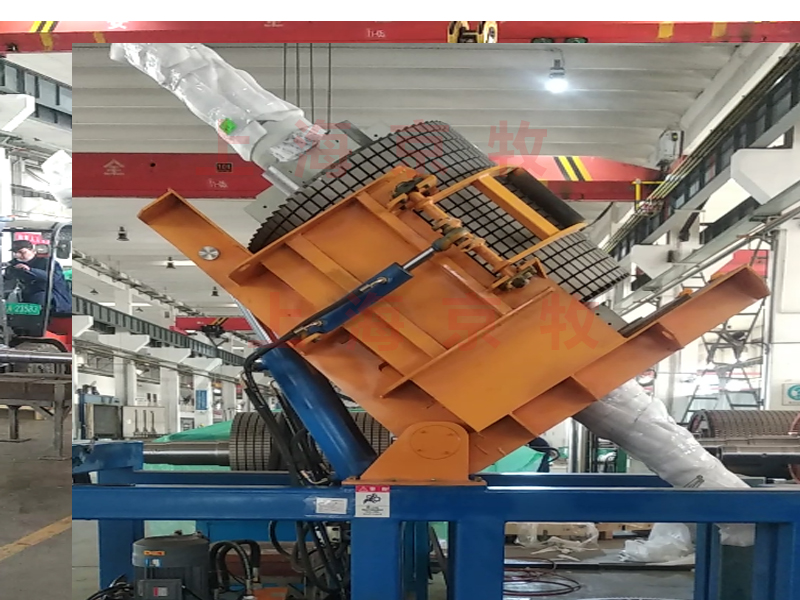

3. 啟動翻轉：按下啟動按鈕，驅動系統帶動翻轉機構運轉，工件按設定角度平穩翻轉。

4. 到位作業：翻轉到位后，設備自動停止并鎖定姿態，工人進行后續裝配工序；工序完成后，重復步驟 2-3 將工件翻轉回初始姿態，再進行下料。

 四、主要性能特點

1. 負載適配性強：根據電機規格，翻轉臺負載可從幾百公斤到幾十噸不等，能匹配小型家用電機到大型工業電機的工件需求。

 2. 翻轉精度高：角度控制精度通?？蛇_(dá) ±1°，滿足精密裝配對工件姿態的嚴格要求。

 3. 安全性高：多重安全保護裝置可避免工件滑落、超程翻轉等風險，保障操作人員與設備安全。
