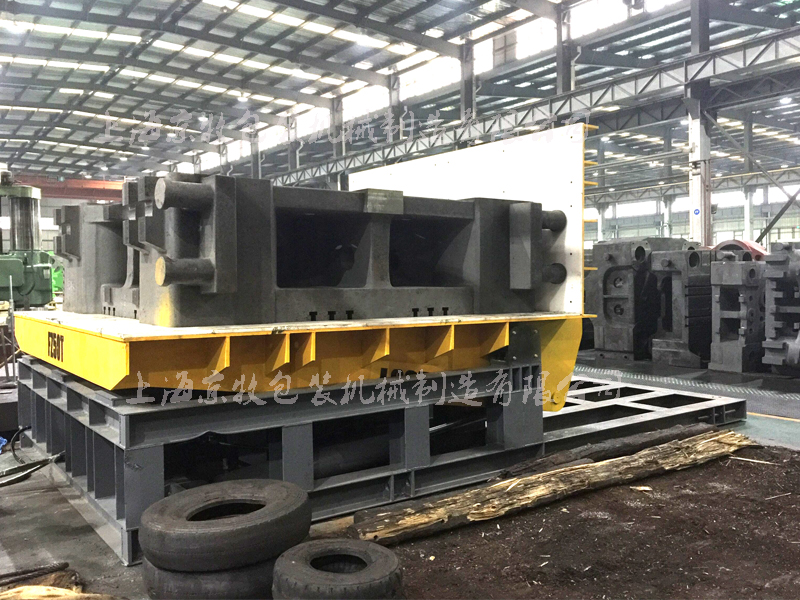

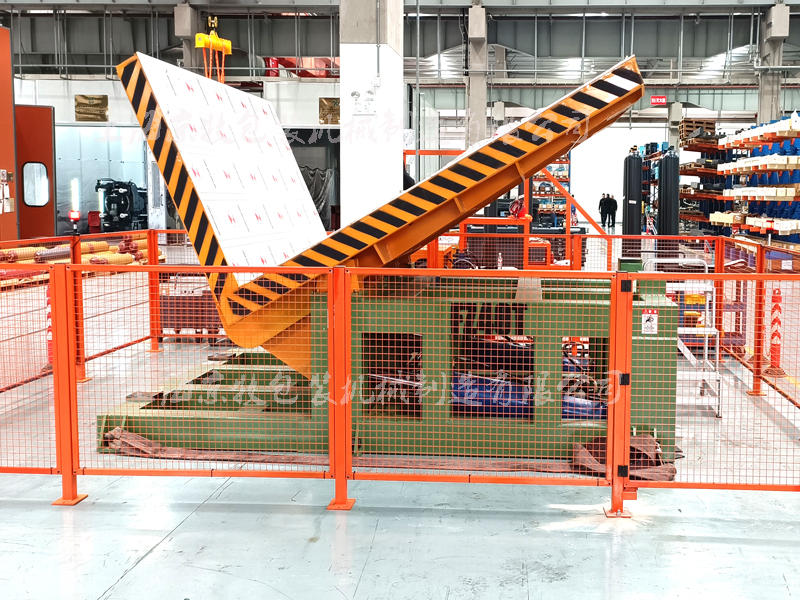

大型液壓翻轉機

一、產品用途：

本機能適應不同規格的貨物的翻轉要求，實現將臥式轉換成立式或?qū)⒘⑹睫D(zhuǎn)換成臥式的作業目標。廣泛應用于冶金、模具、造紙、冷藏等行業。

2、翻轉機工作臺面應具有堅固、耐磨、防滑等功效。

二．翻轉機結構：

1、主要技術參數：

額定負載(噸)： 100噸（客戶產品約100噸）

最大翻轉角度： 90°

泵站功率(kW)： 22KW

自重：約100噸，以實際重量為準。

工作臺尺寸：平面：2500×2500mm,V面：2500*3500mm(12mmPP板面），臺面和側面加強筋采用20mm優質中厚板。

工作環境溫度： 0~30℃

工作環境濕度： 10~80%

2、整機結構：

翻轉機的整機結構由工作臺、液壓油缸、液壓泵站、支承座和底座等構成。

3、液壓系統：

額定工作壓力： 12MPa

最高工作壓力： 21MPa

驅動功率：  22kW

液壓油牌號：  N46抗磨液壓油

4、電氣系統

泵站電機：   22Kw

動力電源：   三相四線 380V 50Hz

控制電源：   AC220V

工作環境溫度： 0~30℃

工作環境濕度： 10~80%

電氣系統由漏電保護開關、交流接觸器、過熱保護繼電器、開程開關、中間繼電器、主電箱等組成。系統采用雙行程開關保護，保護工作臺不會過翻。

系統動作時采用兩種方式：方式一：點動方式，按下正向或反向點動旋轉按鈕時，工作臺正向或反向旋轉，松開時，工作臺停止；方式二：連續方式，按下正向或反向連續旋轉按鈕時，工作臺連續正向或反向旋轉直到壓下行程開關為止，按下停止按鈕可中止連續旋轉，并使工作臺停在當前位置。點動或連續翻轉方式由旋鈕開關選擇。系統應設有漏電保護、電機過熱(掉相)保護、控制電路過流保護等。

5、安全系統

翻轉機采用雙向液壓鎖、多重鎖定翻轉臺，翻轉臺能在包括停電、電氣故障、液壓元件故障等非常情況下在任何位置制動,充分保障模具及操作人員安全！采用雙重行程開關限位，無論手動、自動到位即自動停機；翻轉臺由機械限位，不允許出現轉臺過轉。
